項目概述：風光氫綜合實驗系統為科研創新理念與實驗、實訓型相結合的集風力發電，光伏發電、制氫系統、氫燃料電池發電、數據采集等多元化“風、光、氫混合型新能源實驗實訓系統”。



風光氫綜合實驗系統由風力發電機組、太陽能電池組、風力及光伏控制系統、氫燃料電池發電系統、制氫系統、儲氫系統、主控系統組成的微網發電系統。



詳情

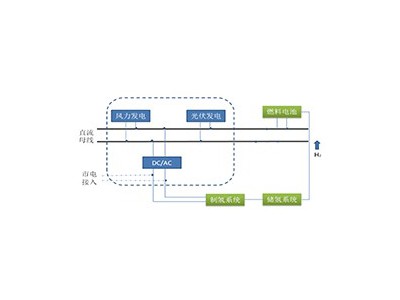

風光氫綜合實驗系統工作原理風光氫綜合實驗系統工作原理：風力、光伏發電系統發電，并由電池儲能，DC/AC逆變成交流電，驅動電解水設備制氫。氫氣通過儲氫系統儲存，并驅動燃料電池電堆發電。



此外，DC/AC模塊自帶旁路功能，旁路端直接與市電連接，實現市電和逆變間的自動切換，在蓄電池所儲電能不夠用時，自動切換至市電供電，確保持續制氫功能正常運行。在本方案設計中主要體現在氫燃料電池系統、制氫系統、儲氫系統的部分。



功能特點：整套系統的各個模塊預留了CAN\RS485\RS232\USB\TCPIP通訊接口，可以通過該通訊接口對系統中各個模塊進行監控，便于未來項目開發使用。



· 系統實驗平臺集成了室內溫/濕度儀，風速測量、光照度測量系統，讓使用者操作起來更直觀；



· 系統DC-AC并網同步電源，采用高頻脈沖調制技術，具有小體積、高效率及高功率因數輸出；



· 系統面板上采用直觀的數字表和液晶顯示，讓用戶了解當前系統工作狀態；



· 系統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能；



· 實訓系統，可以讓實訓學生自行拆裝移動，使用簡便、無噪音、無污染；



· 系統增加市電與風光互補發電切換模塊，讓實驗更具操作性；



· 增加分布式供電原理與實驗電路，讓學生增加對新知識的理解；



· 增設直流母線單元，方便系統各模塊之間連接及實驗；



· 獨立的后備膠體蓄電池及充放電管理單元；



· 燃料電池運行過程中，只排除水和熱量，不會產生任何有害物質及噪音；



· 燃料電池較之傳統電源方案，其運行安全可靠、壽命長，維護簡單，降低了維護成本。



風光氫綜合實驗系統參數
