在高壓氣體測試設備中，安全泄放裝置的類型選擇至關重要，常見的高壓安全泄放裝置類型一般有爆破片和安全閥，其選用需根據系統允許的超壓限度和泄放能力要求，泄放能力應足夠大，以確保在超壓時能迅速有效的降低壓力，超壓情況下的系統保護就成為了部件測試系統的核心關鍵所在。

— 01 —

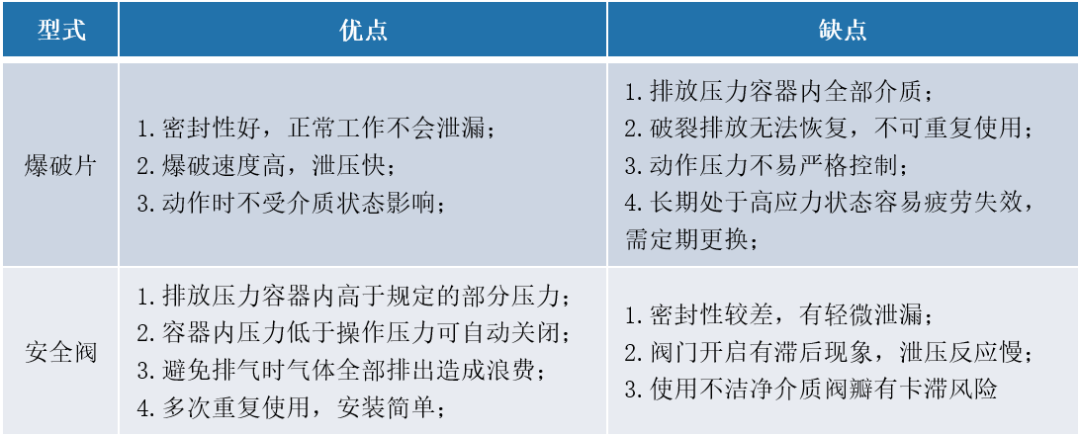

爆破片和安全閥的特點

— 02 —

爆破片和安全閥的差異

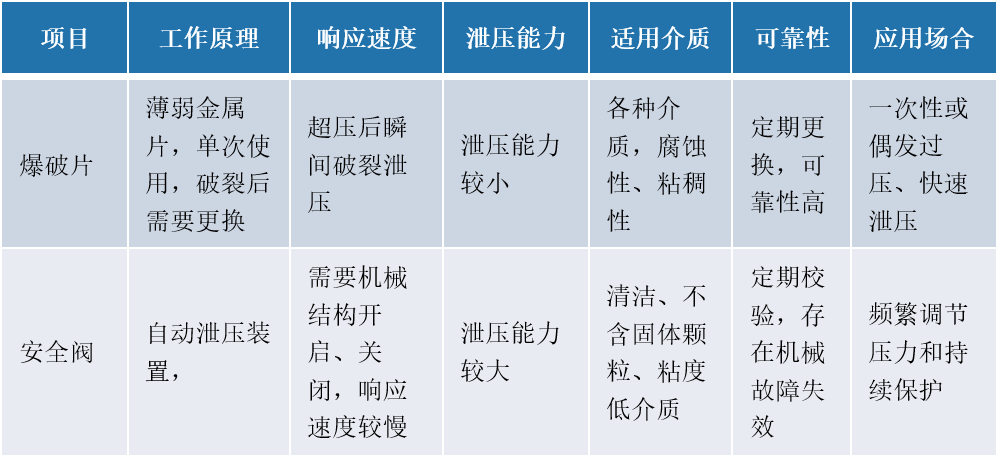

爆破片和安全閥都是用于保護壓力容器和管道系統免受過高壓力損害的安全裝置，以下是爆破片和安全閥的主要差異：

— 03 —

爆破片和安全閥在實際應用中選擇？

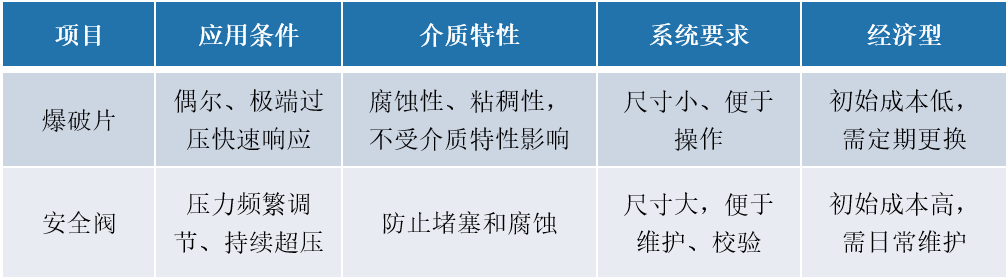

在選擇使用爆破片還是安全閥時，需要根據具體的應用條件、介質特性、壓力范圍以及安全要求來決定，以下是一些關鍵考慮因素：

— 04 —

爆破片和安全閥觸發后狀態

爆破片發生爆破前后對比照片

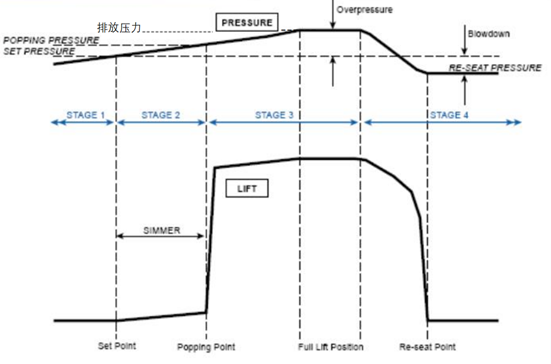

安全閥起跳過程曲線

以加氫機超壓安全泄放裝置為例，超壓安全泄放主要包括壓縮機、儲罐、加氫機等設備氫氣管路上設置的安全閥進行超壓放散。70MPa加氫機安全閥屬于自動閥類，安全閥的開啟壓力不大于管道的設計壓力，按照最大工作壓力的要求，設定安全閥開啟壓力，對人身安全和設備運行起重要保護作用。安全閥必須經過壓力試驗才能使用，安全閥需要每年校驗一次，起跳以后也需要效驗。

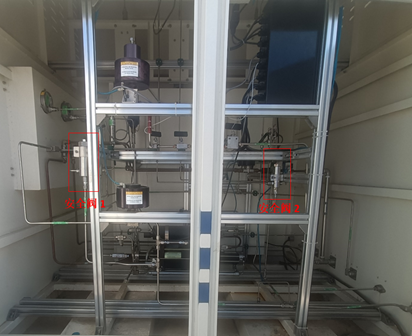

加氫站安全閥安裝位置示意圖

在實際應用中，會在高壓氣體測試設備上同時安裝爆破片和安全閥，以確保在極端情況下能夠迅速泄壓?？傊?，選擇爆破片還是安全閥需要綜合考慮過壓保護的類型、介質的特性、系統的要求、經濟性、相關的法規、標準和規范以及安全性和可靠性等因素，以保證所選裝置完全符合安全要求。通過全面評估這些因素，才能選出最為合適的安全泄放裝置。
